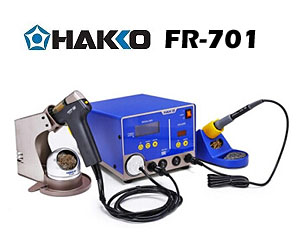

白光產品> 維修系統> FR-701 |
|
|
|
|
* 不包括N4系列噴嘴，噴嘴需另外選購。
|
   |
|
|
|
一體式多功能維修系統, 適用於各種維修。 |
|
|
|
提供焊接及除錫功能。 |
|
|
|
|
|
|
|
|
|
|
|
|
  |
|
控 制 台
|
尺寸 |
190(W)x140(H)x110(D)mm |
|
重量 |
6.2 kg |
焊 鐵 部 份
|
輸出電壓 |
AC26V |
|
溫度設定 |
50 ~ 480℃ |
|
溫度穩定 |
無負荷時±1℃(200-480℃) |
吸 錫 部 份
|
輸出電壓 |
AC24V |
|
真空發動 |
雙柱式真空泵 |
|
真空壓力 |
最高80kPa (600mmHg) |
|
吸入流量 |
15 L/min |
|
溫度設定 |
330 ~ 450℃ |
|
溫度穩定 |
無負荷時±5℃ |
焊 鐵
* 參考下列焊鐵規格FX8801
吸 錫 槍
|
功率消耗 |
140W (24V) |
|
接地阻抗 |
< 2Ω |
|
接地電壓 |
< 2mV |
|
發熱元件 |
二合一發熱元件 |
|
標準吸嘴 |
N61-05 (Φ1.0mm) |
|
電線長度 |
1.2m |
|
長度 |
168mm |
|
重量 |
170g |
*長度及重量不包括電線或連接管。
焊 鐵 規 格 (標配FX8801一把, 其它另外選購)
|
FX8801
T18焊嘴系列 |
功率消耗 |
65W (26V) |
|
|
設定溫度 |
50 ~ 480℃ |
|
接地阻抗 |
< 2Ω |
|
接地電壓 |
< 2mV |
|
發熱元件 |
陶瓷發熱芯 |
|
標準焊嘴 |
T18-B |
|
電線長度 |
1.2m |
|
尺寸 |
217mm |
|
重量 |
46g |
|
FX8805
T19焊嘴系列 |
功率消耗 |
65W (26V) |
|
|
設定溫度 |
50 ~ 480℃ |
|
接地阻抗 |
< 2Ω |
|
接地電壓 |
< 2mV |
|
發熱元件 |
陶瓷發熱芯 |
|
標準焊嘴 |
T19-B |
|
電線長度 |
1.2m |
|
尺寸 |
222mm |
|
重量 |
52g |
|
FX8802
T18焊嘴系列 |
功率消耗 |
65W (26V) |
|
|
設定溫度 |
50 ~ 480℃ |
|
接地阻抗 |
< 2Ω |
|
接地電壓 |
< 2mV |
|
發熱元件 |
陶瓷發熱芯 |
|
標準焊嘴 |
T18-B |
|
電線長度 |
1.2m |
|
尺寸 |
190mm |
|
重量 |
59g |
|
FX8803
T18焊嘴系列 |
功率消耗 |
65W (26V) |
|
須另購焊鐵架C1437一起使用。
|
設定溫度 |
50 ~ 480℃ |
|
接地阻抗 |
< 2Ω |
|
接地電壓 |
< 2mV |
|
發熱元件 |
陶瓷發熱芯 |
|
標準焊嘴 |
T18-B |
|
電線長度 |
1.2m |
|
尺寸 |
190mm |
|
重量 |
59g |
|
FX8804
專用拔嘴系列 |
功率消耗 |
65W (26V) |
|
焊鐵架須加裝B3666鑷子插座一起使用。
也可另購整套焊鐵架連B3666鑷子插座FH800-04BY。
|
設定溫度 |
200 ~ 400℃ |
|
接地阻抗 |
< 2Ω |
|
接地電壓 |
< 2mV |
|
發熱元件 |
陶瓷發熱芯 |
|
標準拔嘴 |
A1378 |
|
電線長度 |
1.2m |
|
尺寸 |
186mm |
|
重量 |
93g |
|
(操作溫度必須設定在200 ~ 400℃範圍以內。) |
*長度及重量不包括電線或連接管, 但包括標準焊嘴或拔嘴。
|
焊 鐵 種 類 (標配FX8801一把, 其他另外選購)
FX8801中型(M)焊鐵, 提供多元化T18焊嘴選擇。
FX8805大型(L)焊鐵, 配合T19大熱容量焊嘴使用。
FX8802氮氣(N2)焊鐵, 減少氧化有助提升焊接效能。
FX8803自動出錫焊鐵，可同時只用單手送錫及進行焊接工作。
FX8804電熱鑷子, 對貼裝組件直接加熱, 快捷拆除邊長25mm以下SOP組件。
|
組裝及操作容易
FR4101吸錫鎗, 140W發熱芯, 全新吸嘴設計。
S S吸嘴適用於微細密集的線路板。
長形吸嘴適用於窄小空間的線路板。
橢圓形吸嘴適用于平偏終端元件。
|
其他
控制臺, FX8801焊鐵, FR4101吸錫鎗,FH800焊鐵架(連清潔海綿,清潔絲),FH410吸錫鎗架(連清潔絲),工具箱(Φ1.0mm清潔針,
發熱芯清潔針, Φ1.0mm清潔鑽針, 吸嘴扳手,過濾紙2片, 陶瓷過濾紙(L) 4片),電源線, 使用說明書 |
|
|
|
|
|
|
|
|
|
