FA-430 空氣淨化吸煙儀 |
|
|
|
|
 |
|
|
   |
|
|
|
寧靜、吸力兼備
有效減低操作噪音及消除有害煙霧。 |
|
|
|
可調節吸入風量,
可自由定形導管,
還有多種特色功能,
滿足不同工作需要。 |
|
|
|
容易配合各種生產線。 |
|
|
|
|
|
|
 |
|
|
|
|
|
|
操作寧靜丶吸力強大 |
|
採用1,500Pa靜態壓力的高效能馬達, 提供強大吸力及寧靜的操作環境。
抽空管道特設消音裝置, 能夠保持空氣流動暢順, 穩定吸力的同時, 也大大減低操作噪音。 |
|
|
HAKKO FA-430 |
舊型號 HAKKO 421 |
|
|
噪音分貝
dB(A) |
吸入流量 m3/min |
噪音分貝
dB(A) |
吸入流量 m3/min |
|
高 (High) |
53 |
4.7 |
60* |
3.2* |
|
中 (Medium) |
50 |
3.7 |
|
低 (Low) |
44 |
2.8 |
|
|
|
* 產品在60Hz電源環境下測試。 |
|
|
|
|
|
|

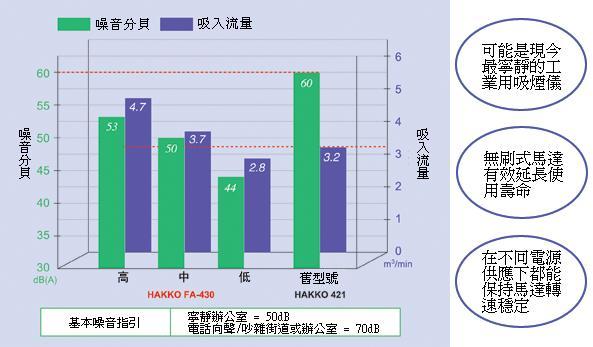

圖注: HAKKO FA-430設定在Medium風量時, 吸入流量跟舊型號的相約, 但操作噪音卻明顯地減少。設定在High風量時, 操作噪音也相比起舊型號的少。
* 吸入流量值是在產品使用雙導管操作時測試。
* 舊型號 HAKKO 421是在60Hz電源環境下測試。 |
|
|
|
|
配合自由定形導管和可調節吸入風量來滿足不同工作需要及消除各種有毒煙霧 |
|
使用的吸煙儀會容易被空調所影響嗎? 每次改動生產線你都需要重新安裝吸煙管位置是否感到煩厭呢? HAKKO FA-430淨化空氣吸煙儀可以幫你輕鬆解決這些問題。 |
|
可調節吸入風量 |
|
配有三種風量模式: 高 (High), 中 (Medium), 低 (Low)。 使用不同風量來配合不同工作需要, 可有效改善工作效率和環境舒適。 |
|
低 (Low) 模式 |
適用於細小而寧靜的環境, 操作噪音為首要考慮條件。 |
|
中 (Medium) 模式 |
一般環境下使用。 |
|
高 (High) 模式 |
容易被周邊環境影響, 需要大量吸力時使用。 |
|
|
何謂周邊環境? |
焊接時產生的煙霧會被很多不同的因素影響造成四處流動, 而空調並不是唯一的原因。例如焊接工位靠近通道出入口丶或在人多經常走動的地方丶或靠近一些大型機器的排氣口等等位置, 都會建議使用"高風量模式"。"低風量模式"會較適用於實驗室或有嚴格控制環境條件等的場所。 |
|
小型輕巧, HAKKO FA-430只重7.5kg。機身設有手提裝置方便搬動, 隨時配合生產線之變更安裝。
* HAKKO FA-430機身重量比較舊型號的輕約35%。
|
|
自由定形導管 |
|
|
導管可自由彎曲或伸縮, 形狀還可以自行固定, 輕輕鬆松便可放在需要吸煙的位置, 無需再糾纏於那些又長, 又重, 又難固定的舊式吸煙管了。 |
|
|
周邊環境會影響煙霧的流動 |
|
|
> |
建議放置角度 |
|
|
|
如果吸煙管傾斜的放在焊接位上方, 會容易被空調所影響。 |
如果吸煙管放在焊接位正上方, 會容易阻擋工作視線。 |
|
吸煙管如上放在工作枱上可達至最好吸煙效果。 |
| |
|
|
|
|
|
|
|
|
過濾片更換提示功能可以確保機器提供持久高質的過濾效果 |
|
如果不定時更換過濾片, 即使多好的吸煙儀也是無法提供優質的過濾效能。HAKKO FA-430會根據風扇的運轉時間, 計算出適合的過濾片更換週期, 定時通知操作人員更換以確保舒適的工作環境。 |
|
前過濾片 |
|
當前過濾片被髒物堵塞超過80%或使用到達200小時, 橘色指示燈便會閃亮。 |
|
主過濾片 |
|
每次當第10片前過濾片需要更換時, 橘色和紅色指示燈會同時閃亮。 |
|
|
|

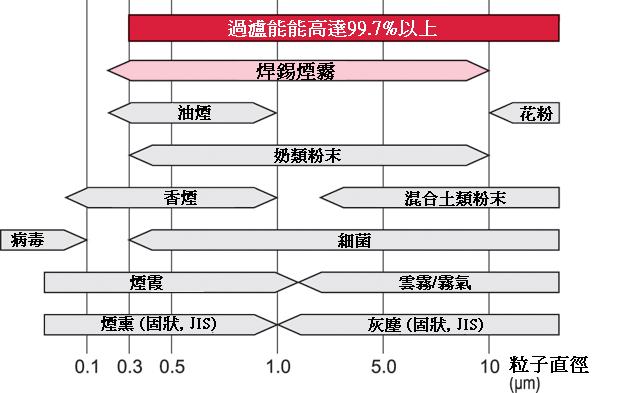

懸浮粒子直徑範圍 |
|
|
|
  |
|
|
|
功率消耗 |
120W |
|
最大吸入流量
(使用單導管時) |
4.1 m3/min (145 cfm) |
|
最大吸入流量
(使用雙導管時) |
4.7 m3/min (167 cfm) |
|
集煙效率*1
(低/中風量模式) |
99.97% (0.3 μm) |
|
集煙效率*1
(高風量模式) |
99.96% (0.3 μm) |
|
操作噪音*2
(中風量模式) |
50 dB (A) |
|
機身尺寸 |
330(W) x 366(H) x 343(D) mm |
|
機身重量 |
7.5 kg |
|
靜態壓力(馬達) |
1500 Pa |
|
導管(另外購買) |
 55 mm x 1.2 m (防靜電)*3
|
*1 集煙效率初始值是根據大氣塵粒計數法測量。
*2 在1m3 無回音室內測試。
*3 網套並非防靜電。 |
|
導管組 (帶方形吸頭) |
導管組 (帶圓形吸頭) |
|
|
|
|
|
|
|
|
另外購買 |
|
|
導管組 C1571
(帶方形吸頭) |
導管(1.2m), 連接管, 方形吸頭, 網套, 使用說明書 |
|
導管組 C1572
(帶圓形吸頭) |
導管(1.2m), 連接管, 圓形吸頭, 網套, 使用說明書 |
|
|
|
|
|
|
可更換配件 |
|
|
型號 |
產品說明 |
規格 |
|
|
FA-430 |
主機 |
(1)預過濾片(10片), (2)主過濾片,
(3)圓蓋, 電源線, 使用說明書 |
|
A1572 |
(1) 預過濾片
(每套10片) |
可過濾高達65%, 0.3 μm以上粒子 |
|
A1573 |
(2) 主過濾片 |
可過濾高達99.97%*1, 0.3 μm以上粒子 |
|
B3619 |
(3) 圓蓋*2 |
在主機導管插入口沒有連接導管時使用 |
*1集煙效率初始值是根據大氣塵粒計數法測量。
*2 購買主機時會帶一個圓蓋。 |
|
|
|
|
  |
|
|
型號 |
產品說明 |
規格 |
|
|
B3642 |
(4) 導管 |
55 mm x 1.2 m |
|
B3620 |
(5) 連接管 |
連接主機與導管用 |
|
B3622 |
(6) 方形吸頭 |
從傍邊吸煙用 |
|
B3623 |
(7) 圓形吸頭 |
從上方吸煙用 |
|
B3625 |
(8) 網套
(每套5個) |
防止雜物被吸入
(網格尺寸:10mm x 10mm) |
|
|
|
|
|
|
型號 |
產品說明 |
規格 |
|
|
B2418 |
(9) 桌上型吸罩* |
防止煙霧被空調影響, 從上方溜走 |
|
B2410 |
(10) 導管 |
配合桌上型吸罩一起使用,
75 mm x 2 m,不能自由定形 |
|
B2416 |
(11) 導管束帶
(每套2個) |
配合桌上型吸罩一起使用 |
|
B3621 |
(12) 連接管 (θ75mm導管用) |
配合桌上型吸罩一起使用,
連接75mm導管 |
|
|
|
*需要同時另購θ75 mm導管(B2410), 導管束帶(B2416), 及θ75mm連接管一起使用。 |
|
|
|
|
|
|
|
|
|
|
|
|
